 | EOCR-DZ(T)概述 √ 內置MCU（微處理控制器） |
EOCR-DZ(T)保護功能
? 過電流（O-Time后動作）
? 缺相（4秒內）
? 堵轉（D-Time后動作）
? 反轉（0.3秒）
? 電流不平衡（8秒）
? 漏電（0.5秒）
EOCR-DZ(T)產品特性
主要信息
產品名稱 EOCR-DZ(T)
產品類型 具有零序檢測漏電多功能保護繼電器
繼電器應用 過電流
缺相
堵轉
電流不平衡
反轉
漏電
額定電源電壓 [Us] S:24~240VAC/DC
W:380~440VAC
繼電器設定范圍 05:0.5~6A;
10:1~10A;
60:5~60A;
額定絕緣電壓 [Ui] 600 V AC 主回路 符合 CSA
600 V AC 主回路 符合 UL
690 V AC 主回路 符合 IEC 60947-4-1
補充信息
電源頻率 50...60 Hz
安裝方式 35mm導軌安裝或螺釘固定
脫扣閾值 05:0.5~6A;
30:3~30A;
60:5~60A
電磁兼容性 傳導輻射 class A 符合 EN 55011
免于電磁干擾 10 V/m 符合 IEC 61000-4-3
靜電放電抗擾 8 kV 隔空 符合 IEC 61000-4-2
靜電放電抗擾 6 kV 直接模式 符合 IEC 61000-4-2
免于快速瞬變 2 kV 符合 IEC 61000-4-4
沖擊耐受電壓 6 kV 符合 IEC 61000-4-5
高頻傳導干擾 10 V 符合 IEC 61000-4-6
輔助觸點類型 1 NO + 1 NC
約定發熱電流 [Ith] 5A 適用信號回路
與繼電器配合使用的熔絲 5 A gG 適用 信號回路
5 A BS 適用 信號回路
額定沖擊耐受電壓 [Uimp] 6 kV
時間范圍 0.2...15 s - 控制類型 O-time
自動運算，最大60s - 控制類型 D -time
接線能力
信號回路 : lugs-ring terminals 接線片外徑?: 7 mm
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end
緊固扭矩 信號回路 : 1.7 N.m 螺絲: M3.5
環境
符合標準 IEC 60255-6
IEC 60947
防護措施 TH 符合 IEC 60068
IP 保護等級 IP20 符合 VDE 0106
IP20 符合 IEC 60529
環境溫度 -25...60 °C 不降容 符合 IEC 60947-4-1
貯存環境溫度 -30...80 °C
工作海拔 2000 m
抗沖擊、震動性能 抗沖擊性能 15 gn (11ms) IEC 60068-2-7
抗震性能 4 gn IEC 60068-2-6
絕緣性能 2 kV 在…上 50 Hz 符合 IEC 60255-5
質保期 18個月

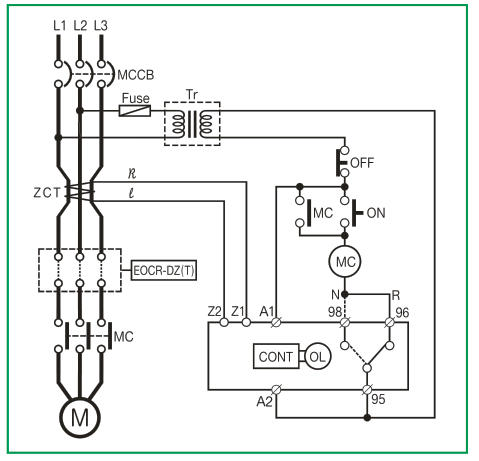

EOCR-DZ(T)參考接線

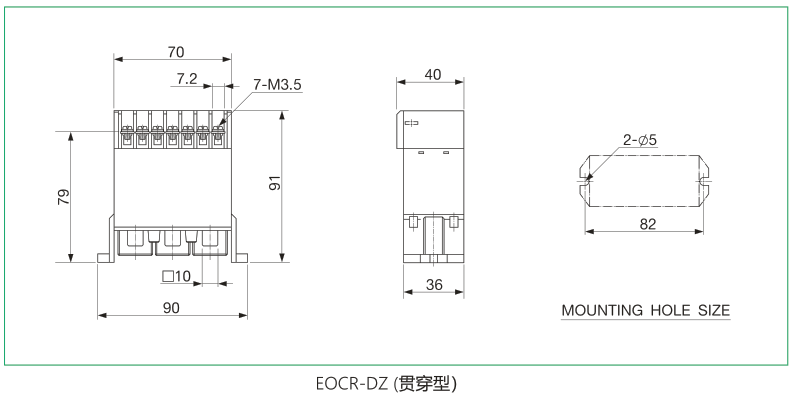

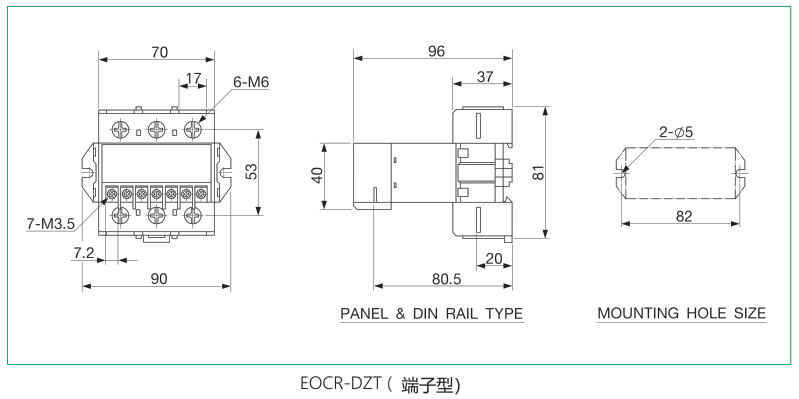

EOCR-DZ(T)外形尺寸

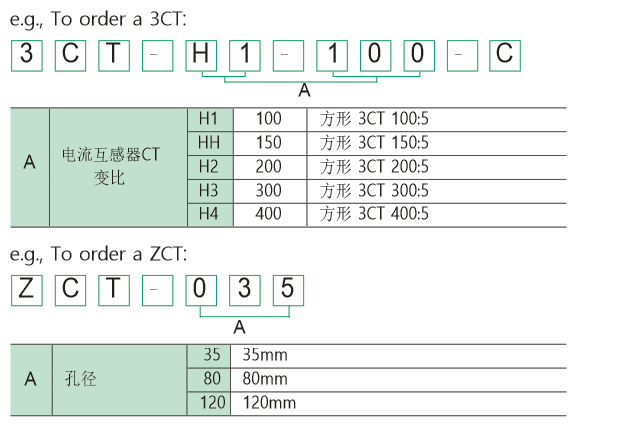

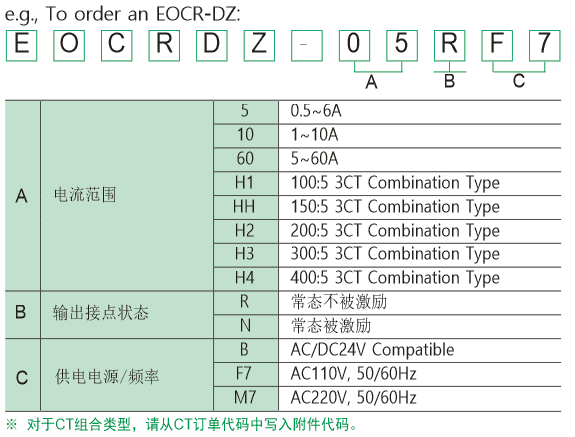

EOCR-DZ(T)產品訂購
