EOCR-DS1(T)保護功能

? 過電流（O-Time后動作）

? 缺相（4秒內）

? 堵轉（D-Time后動作）

? 反轉（0.3秒）

EOCR-DS1(T)產品特性

主要信息

產品名稱                             EOCR-DS1(T)

產品類型                            反時限電子式過電流繼電器

繼電器應用                         過電流

                                          缺相

                                          堵轉

額定電源電壓 [Us]           S:24~240VAC/DC

繼電器設定范圍                  05:0.5~6A;
                                         30:3~30A;

額定絕緣電壓 [Ui]            600 V AC 主回路 符合 CSA

                                          600 V AC 主回路 符合 UL
                                         690 V AC 主回路 符合 IEC 60947-4-1

補充信息

電源頻率                    50...60 Hz

安裝方式                    35mm導軌安裝或螺釘固定

脫扣閾值                         05:0.5~6A;

•                                        30:3~30A;

• ---

  電磁兼容性                   傳導輻射 class A 符合 EN 55011

•                                       免于電磁干擾 10 V/m 符合 IEC 61000-4-3

•                                       靜電放電抗擾 8 kV 隔空 符合 IEC 61000-4-2

•                                       靜電放電抗擾 6 kV 直接模式 符合 IEC 61000-4-2

•                                      免于快速瞬變 2 kV 符合 IEC 61000-4-4

•                                      沖擊耐受電壓 6 kV 符合 IEC 61000-4-5

•                                      高頻傳導干擾 10 V 符合 IEC 61000-4-6

• ---

  輔助觸點類型               1 NO + 1 NC


• ---

  約定發熱電流 [Ith]        5A 適用信號回路


與繼電器配合使用的熔絲       5 A gG 適用 信號回路

                                             5 A BS 適用 信號回路

額定沖擊耐受電壓 [Uimp]      6 kV

時間范圍                                   0.5...30 s - 控制類型 O-time

                                                 0.5...120s - 控制類型 R -time

接線能力

信號回路 : lugs-ring terminals 接線片外徑?: 7 mm

Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end

緊固扭矩               信號回路 : 1.7 N.m 螺絲: M3.5

環境

符合標準                                     IEC 60255-6

                                                   IEC 60947

防護措施                                      TH 符合 IEC 60068

IP 保護等級                                 IP20 符合 VDE 0106

                                                   IP20 符合 IEC 60529

環境溫度                                      -25...60 °C 不降容 符合 IEC 60947-4-1

貯存環境溫度                                -30...80 °C

工作海拔                                       2000 m

抗沖擊、震動性能                        抗沖擊性能 15 gn (11ms) IEC 60068-2-7

                                                    抗震性能 4 gn IEC 60068-2-6

絕緣性能                                2 kV 在…上 50 Hz 符合 IEC 60255-5

質保期                         18個月

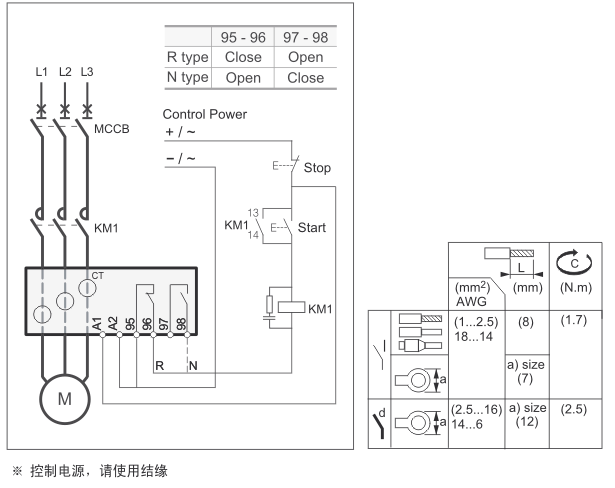

EOCR-DS1(T)參考接線

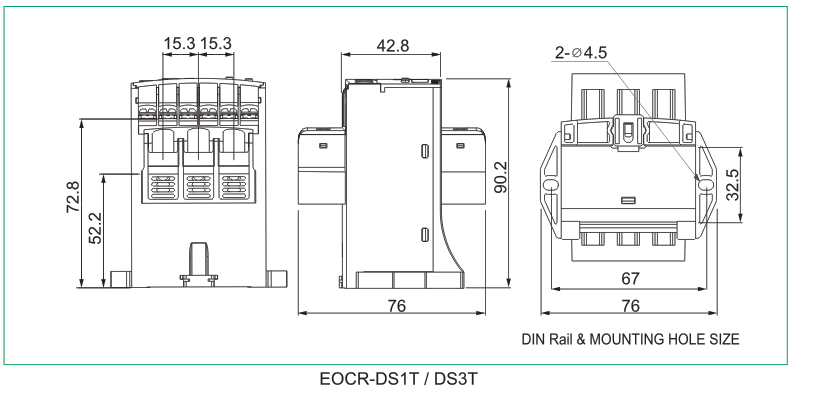

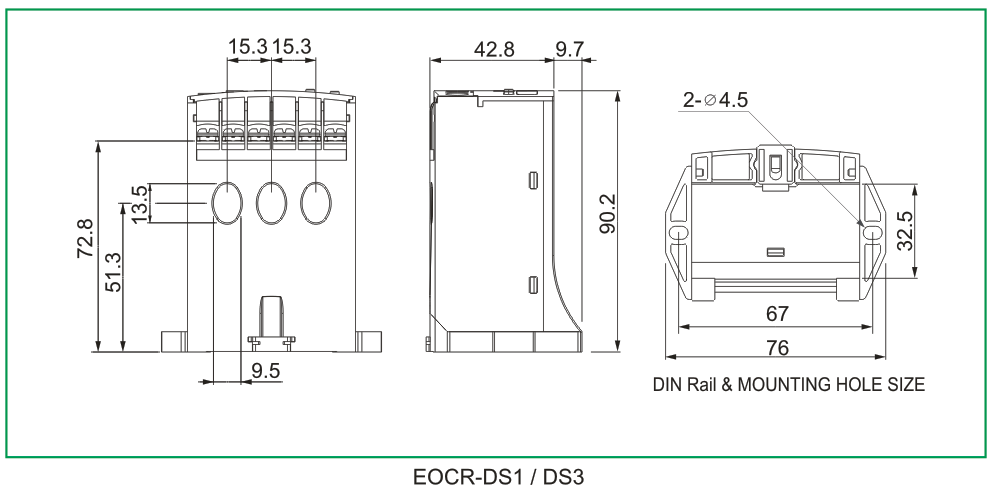

EOCR-DS1(T)外形尺寸

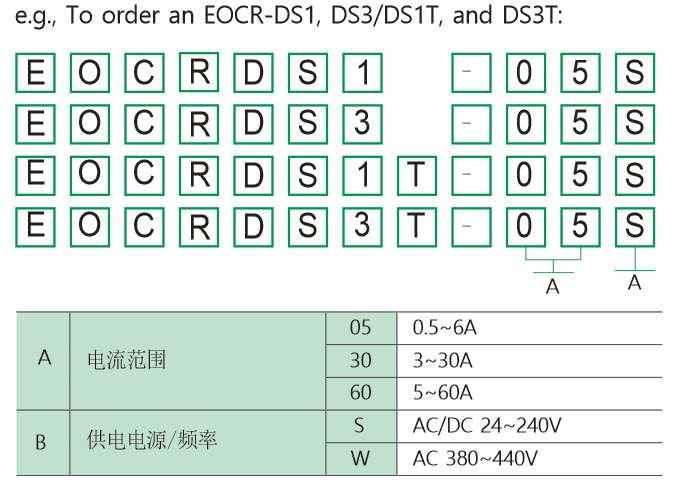

EOCR-DS1(T)產品訂購

EOCR-DS1(T) 產品列表

縮圖	類別	型號	電流范圍	控制電壓
	EOCR-DS1	EOCRDS1-05S	0.5~6A	AC/DC 24~240V
		EOCRDS1-30S	3~30A
	EOCR-DS1T	EOCRDS1T-05S	0.5~6A
		EOCRDS1T-30S	3~30A
